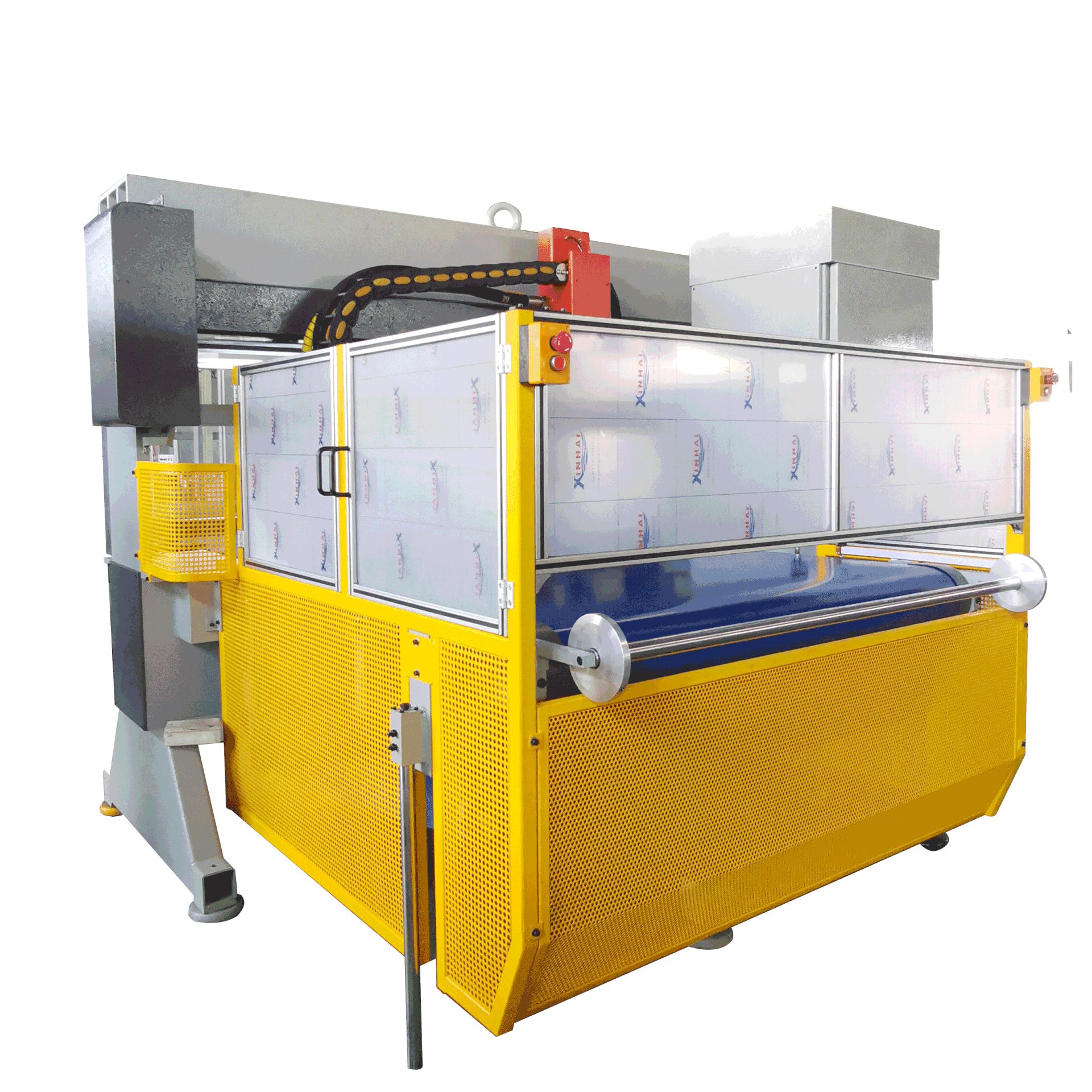

产品名称：高速智能数控冲裁机（双刀秒换型）

ꄴ前一个：产品型号：高速智能数控冲裁加工中心

ꄲ后一个：产品名称：高速智能数控裁断机（单刀型）

产品型号：TW-535BPD

产品特点：

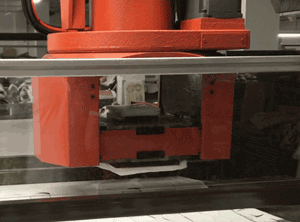

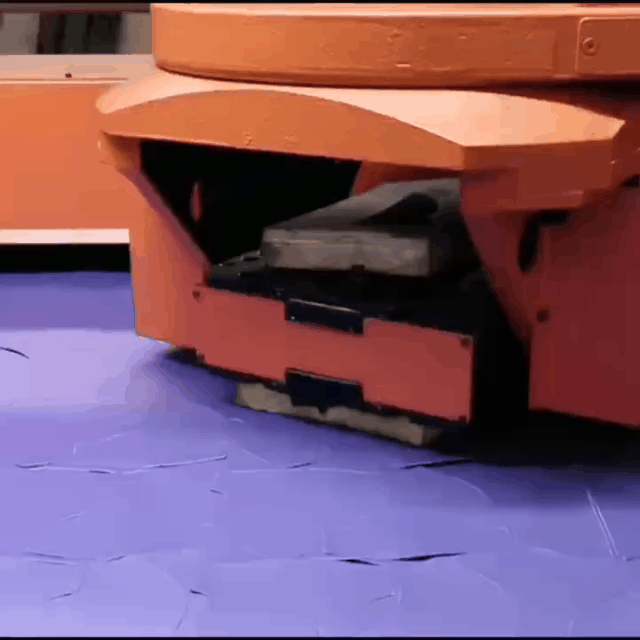

单刀冲裁，单次可装 2 把刀模，换刀时可实现快速秒换，适用大批量生产，可以实现插刀功能，从而提高原辅材料利用率，实现降本增效。

高效：大小刀模无需调整压力高速换刀≤1S

高速：高达85次/分钟

省工：一台可顶普通裁断机8-10台

低成本使用：实际能耗≤4kW/h免裁板

安全性能：欧美标准安全防护措施

自如：360°任意角高速冲裁随心所欲

省料：国际创新自动排版系统省料3-10%

可靠质量：拥有全套德国西门子控制系统

主要技术参数：

型号	Model	TW- 535BP	TW- 535BPD	TW- 535LBP
最大压力	Maximum Cutting Force	35ton/343kNn	35ton/343kN	35ton/343kN
裁断头尺寸	Cutting Head Size	500×500mm	300×330mm	500×500mm
工作宽度	Cutting Width	1500 mm	1500 mm	1900 mm
最大裁断宽度	Maximum Cutting Width Without Clamp Stops	1550 mm	1550 mm	1950 mm
皮带宽度	Belt Width	1600 mm	1600 mm	2000 mm
移动距离(中心到中心)	Head Traverse (Centre To Centre)	0-1500 mm	0-1500 mm	0-1900 mm
最大送料距离	Maximum Clamp Feed	0-700	0-700	0-700
移动头旋转角度	Head Rotation Angle	0°-360°CONT.	0°-360°	0°-360°CONT.
最大移动速度(X轴)	Maximum Speed Of Head Traverse(X Axis)	916 mm/s	916 mm/s	916 mm/s
最大送料速度(Y轴)	Maximum Speed Of Material Feed(Y Axis)	666 mm/s	666 mm/s	666 mm/s
移动头最大旋转速度(Z轴)	Maximum Speed Of Head Rotation(Z Axis)	720°/s	720°/s	720°/s
X轴与Y轴的定位误差	Positioning Tolerance For X And Y Axis	±0.3 mm	±0.3 mm	±0.3 mm
Z轴定位误差	Positioning Tolerance For Z Axis	±0°20'	±0°20'	±0°20'
最大行程	Maximum Cutting Stroke	175 mm	175 mm	175 mm
裁断速度:下降，裁断，回升	Speed Of Ram Stroke:Approach,Cut,Return	420-54-353 mm/s	420-54-353 mm/s	420-54-353 mm/s
轴电机扭矩	Axes Motors Power	7.5 Nm Brushless	7.5 Nm Brushless	7.5 Nm Brushless
油泵电机功率	Pump Motor Power	4 kW - 5.5 HP	4 kW - 5.5 HP	4 kW - 5.5 HP
空压要求	Compressed Air Requirements	7-10 bar - 200 lt/min	7-10 bar - 200 lt/min	7-10 bar - 200 lt/min
总装机容量	Total Power Consumption(Peal Level)	10 kW	10 kW	10 kW
机器尺寸	Machine Size(WxLxH)	3120×5220×2390 mm	3120×5220×2620 mm	3620×5220×2390 mm
净重	Net Weight	4460 kg	4660 kg	4900 kg
